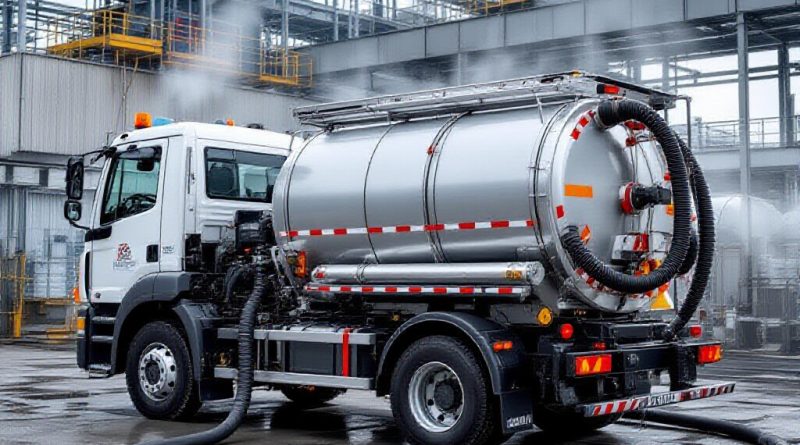

Основные характеристики илососных машин
Основные технические характеристики илососной машины
Илососная машина откачивает жидкие отходы и донный осадок, временно хранит их в цистерне и перевозит к месту выгрузки. Возможности машины определяются не одним параметром: учитываются вместимость, характеристики вакуумного насоса, устройство рукавов, допустимая нагрузка на шасси и свойства откачиваемой среды. Подробная информация есть по ссылке илосос
При сопоставлении машин рассматривают не только объём цистерны, но и рабочее разрежение, пропускную способность системы, тип слива и массу заполненной машины. Каждый параметр задаёт отдельное ограничение: насос влияет на забор, цистерна — на объём перевозки, а шасси — на допустимую нагрузку и доступ к объекту.
Объём цистерны, масса и габариты
Объём цистерны показывает вместимость ёмкости, но фактический объём откачиваемого содержимого обычно меньше. Часть пространства оставляют для газовой полости и защиты вакуумной системы, а масса жидкости или осадка может ограничить загрузку раньше, чем заполнится весь резервуар. Например, одинаковый объём воды и плотного осадка создаёт разную нагрузку на оси.
Цистерну изготавливают из металла, устойчивость которого к коррозии зависит от материала, покрытия и состава отходов. Её форма влияет на распределение массы и возможность полного опорожнения. Полная масса машины складывается из массы шасси, оборудования и груза; габариты определяют проезд под ограничителями, маневрирование и размещение рядом с колодцем или отстойником.
Производительность и рабочее разрежение насоса
Вакуумный насос создаёт разрежение в цистерне, за счёт которого содержимое движется по рукаву. Его производительность характеризует объём перемещаемого газа за единицу времени, а рабочее разрежение — разницу давлений, обеспечивающую всасывание. На скорость откачки также влияют длина и диаметр рукава, герметичность соединений, высота подъёма и текучесть осадка.
Насос может приводиться от двигателя шасси через коробку отбора мощности или иметь отдельный привод. Допустимый режим работы задаёт продолжительность непрерывного включения и паузы для охлаждения. Более высокое разрежение само по себе не гарантирует быстрой откачки: узкий рукав, утечки воздуха или плотная среда снижают фактическую подачу.
Вакуумная система и откачивание осадка
Вакуумная система включает насос, трубопроводы, арматуру, рукава и средства контроля. Её герметичность важна для поддержания разрежения: подсос воздуха увеличивает нагрузку на насос и уменьшает скорость поступления содержимого. Состояние уплотнений и соединений влияет на работу всей системы.
Глубина всасывания и параметры рукавов
Глубина всасывания зависит от создаваемого разрежения, высоты подъёма и потерь давления в линии. При атмосферном давлении около 101,3 кПа теоретический предел подъёма водяного столба составляет примерно 10,3 м; рабочая глубина ниже из-за сопротивления рукава, негерметичности и свойств жидкости. Для вязкого осадка ограничения проявляются сильнее.
Длинный рукав увеличивает сопротивление потоку, а малый диаметр затрудняет прохождение густой среды и включений. Увеличение диаметра уменьшает гидравлические потери, но повышает массу линии и требования к её размещению. Допустимая конфигурация определяется характеристиками насоса и условиями забора, а не только длиной рукава.
Защита оборудования от переполнения
Чтобы жидкость не попала в насос, применяют запорные устройства, поплавковые ограничители и отделители капель или жидкости. При достижении заданного уровня поплавок перекрывает поток либо срабатывает сигнализация. Защитные элементы также снижают риск попадания пены и крупных капель в вакуумный тракт.
Переполнение возможно при отсутствии контроля за уровнем, резком вспенивании или наклоне машины. Поэтому цистерну заполняют с учётом положения машины, особенностей среды и работы отсечных устройств. Защита не отменяет контроля: засорённый или неисправный клапан может не сработать штатно.
Выгрузка содержимого и устройство цистерны
Сливное оборудование включает патрубок, запорную арматуру и элементы, обеспечивающие выход содержимого. Диаметр патрубка и форма цистерны влияют на скорость выгрузки. Если осадок оседает на стенках или уплотняется, полного опорожнения самотёком может не происходить.
Самотёчный и принудительный слив
При самотёчном сливе содержимое выходит под действием силы тяжести через нижний патрубок. Для этого требуется подходящее положение машины и проходимый сливной канал. Способ прост по устройству, но скорость зависит от вязкости, высоты слоя и наличия твёрдых включений.
Принудительная выгрузка использует давление, создаваемое оборудованием машины, чтобы вытеснить содержимое из цистерны. Она может ускорить слив, но требует рассчитанной на нагрузку арматуры и соблюдения режима работы. Конкретная схема определяется конструкцией цистерны и возможностями установленной системы.
Влияние свойств осадка на работу машины
Плотность осадка влияет на массу груза, вязкость — на сопротивление движению по рукаву, а твёрдые включения могут вызвать засорение или повреждение узлов. Насосы для вакуумного забора не следует считать измельчителями: крупные предметы и абразивные частицы ограничивают работу, если система не рассчитана на их прохождение.
Температура меняет текучесть жидкости и нагрузку на уплотнения. Пена затрудняет контроль заполнения, а волокнистые примеси способны заблокировать патрубок. Поэтому характеристики оборудования оценивают вместе с составом среды и условиями, в которых она откачивается.
Как характеристики связаны с условиями эксплуатации
Доступ к месту откачки и ограничения шасси
Для работы машине требуется площадка, способная выдержать её полную массу, а также место для установки и прокладки рукава. Ширина проезда, высота препятствий, радиус поворота и уклон ограничивают доступ к объекту. Длинная база затрудняет маневрирование, а тяжёлая цистерна повышает нагрузку на оси.
Распределение груза меняется по мере заполнения и слива. При движении учитывают допустимую полную массу и нагрузки на оси, указанные для конкретного шасси. При работе на уклоне положение машины влияет на устойчивость и распределение содержимого внутри цистерны.
Сопоставление параметров с видом выполняемых работ
Для жидких отходов с низкой вязкостью значимы производительность насоса и объём цистерны. При откачке плотного донного осадка большее влияние оказывают разрежение, диаметр рукавов, высота подъёма и доступность промывки линии. Если содержимое включает твёрдые частицы, учитывают их размер и допустимость для клапанов и трубопроводов.
Работы с частыми перемещениями требуют учитывать массу и габариты машины, а выгрузка в ограниченном пространстве — способ слива и расположение патрубка. Параметры сопоставляют с глубиной точки забора, протяжённостью трассы, составом отходов и возможностью безопасно разместить технику.
